Was ist kugelter Glüh draht? (What Is Spheroidized Annealed Wire) -1

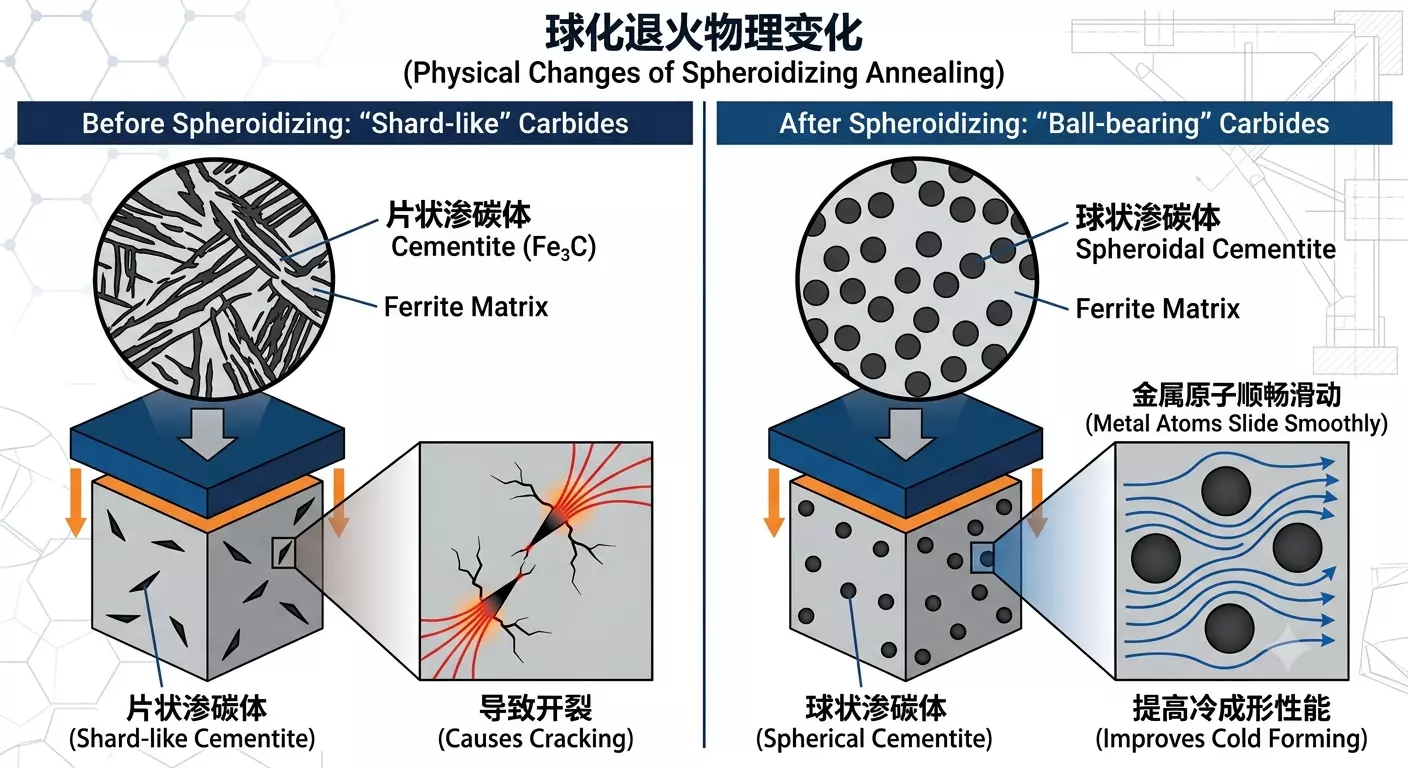

1. Definition und Kern prinzipien

Das Weichglühen mit Einformung der Karbide dient zur Verbesserung der Kaltumformbarkeit von Stahl. Es kommt für mittel- und hochgekohlte Stähle, Borstähle, legierte Stähle sowie einige kohlenstoffarme Stähle infrage. Die Eignung hängt von der Stahlsorte, dem Ausgangsgefüge und dem Fertigungsverfahren des Bauteils ab. Lamellarer oder netzförmiger Zementit (Fe₃C) wird dabei in verteilte kugelige oder annähernd kugelige Teilchen umgewandelt. Die Einformung hängt mit der Verringerung der Grenzflächenenergie zwischen Ferrit und Zementit zusammen. Diese Gefügeänderung kann den Stahl weicher und duktiler machen. Metallatome gleiten dabei nicht wie eine Flüssigkeit um Lagerkugeln; auch Teilchengröße, Verteilung und Matrixgefüge bestimmen das Ergebnis.

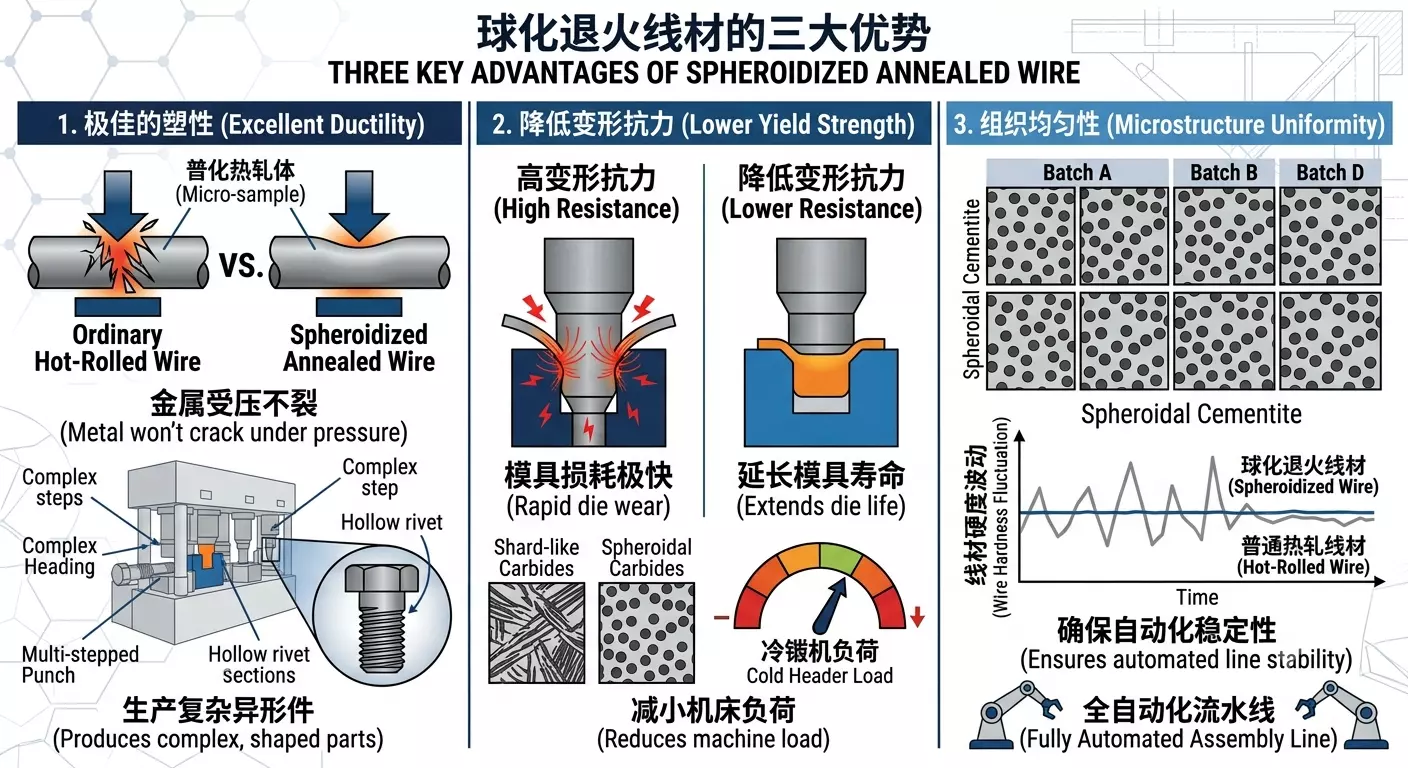

2. Warum muss das sphärische Draht material für den Kalt kopf verwendet werden?

Gewöhnliche Scheiben elemente (warm gewalzter Zustand) haben eine hohe Härte und Sprödigkeit, und eine direkte Kalt kopfung führt zu einem extrem schnellen Verlust der Form und sogar zu einem direkten Cracken von Teilen. Spulen glüh draht hat die folgenden drei Vorteile: · Hervorragende Plastizität: Wenn Metall einem enormen Druck ausgesetzt ist, kann es sich ohne Mikrorisse stark verformen. Dies ist entscheidend für die Herstellung komplexer, speziell geformter Teile wie Hohl nieten und Stufen schrauben. · Reduzierter Verformung widerstand: Reduziert die Belastung von Kaltkopf maschinen und-formen und verlängert die Lebensdauer teurer Formen erheblich. · Organisation gleichmäßigkeit: Stellen Sie sicher, dass die Härte jeder Draht charge nur sehr wenig schwankt, um die Stabilität der voll automat isierten Fließband produktion zu gewährleisten.

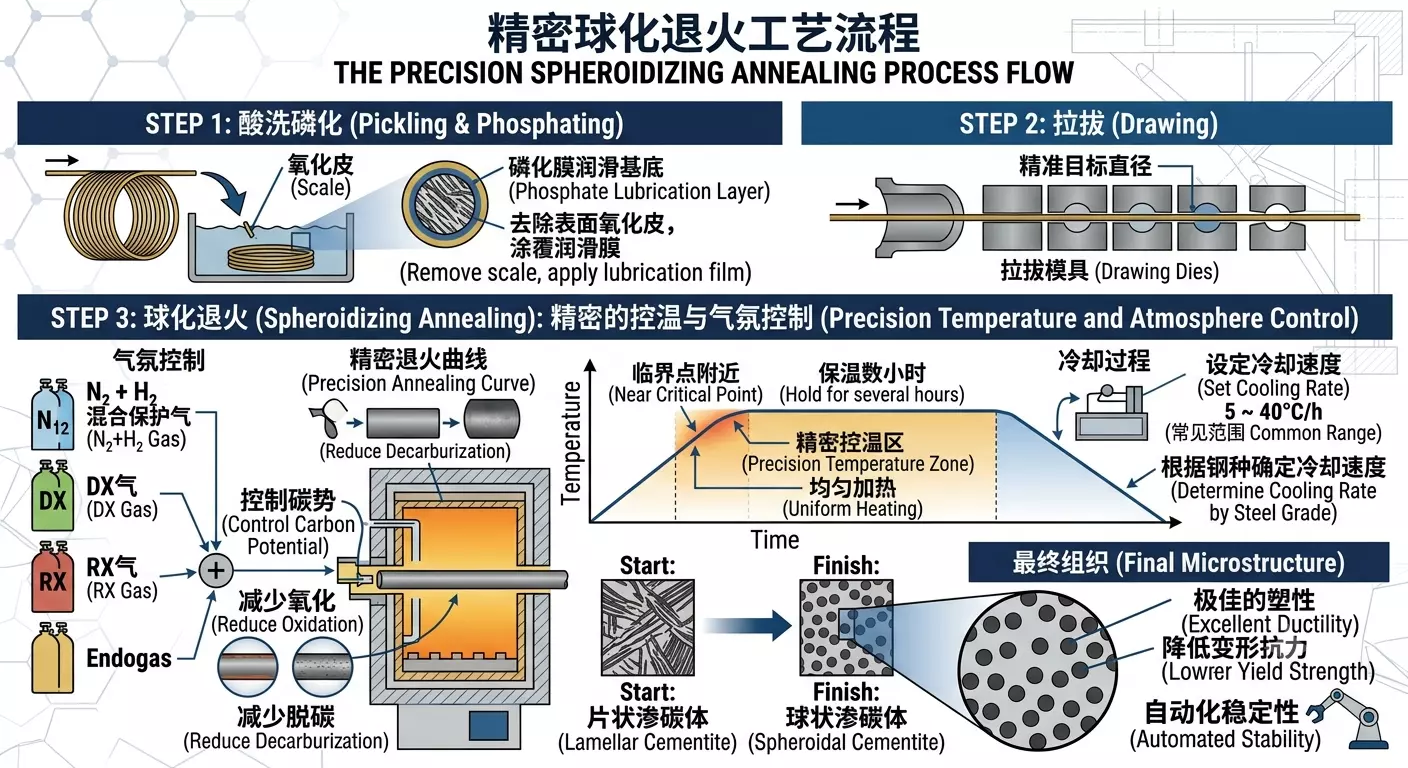

3. Produktions prozess

Das kugelige Glühen ist kein einfaches "brennendes Feuer", sondern ein äußerst präziser Temperatur regelungs prozess: 1. Beizen und Phosphat ieren (Pickling & Phospha ting): Entfernen Sie die Oberflächen oxidhaut und tragen Sie einen Phosphat film als Schmier basis auf. 2. Ziehen: Ziehen Sie den Draht auf einen genauen Ziel durchmesser. Spheroidizing-Annealing: Im Schutzluft ofen (normaler weise wird eine Mischung aus Schutzgas, DX-Gas, RX-Gas oder Endogas zum Schutz der Atmosphäre verwendet, um Oxidation und Dekarbon isierung durch Kontrolle des Kohlenstoff potentials zu reduzieren). In der Nähe des kritischen Punktes erhitzen, einige Stunden warm halten und dann mit einer bestimmten Geschwindigkeit abkühlen. Die Abkühl geschwindigkeit sollte gemäß der Stahls orten-und Zielorganization bestimmt werden, und der gemeinsame Bereich sollte etwa 5 ° C betragen 40 °C/h.

Das übliche Verfahren für Kaltstauchdraht sollte gemäß der Produkt qualität und den Kunden anforderungen festgelegt werden.

RA:PC-RA SA:PC-SA RAIP:PC-RA-PC-D (S)AIP:PC-SA-PC-D SAF:PC-D-SA-PC SAIP:PC-D-SA-PC-D PASAF:PC-LA-PC-D-SA-PC PASAIP:PC-LA-PC-D-SA-PC-D PSASAIP:PC-SA-PC-D-SA-PC-D Unter ihnen: PC = Beizen phosphat ieren LA = Nieder temperatur glühen RA = gewöhnliches Glühen SA = Kugel glühen D = Ziehen HD = Straight Draw AIP = Prozess glühen

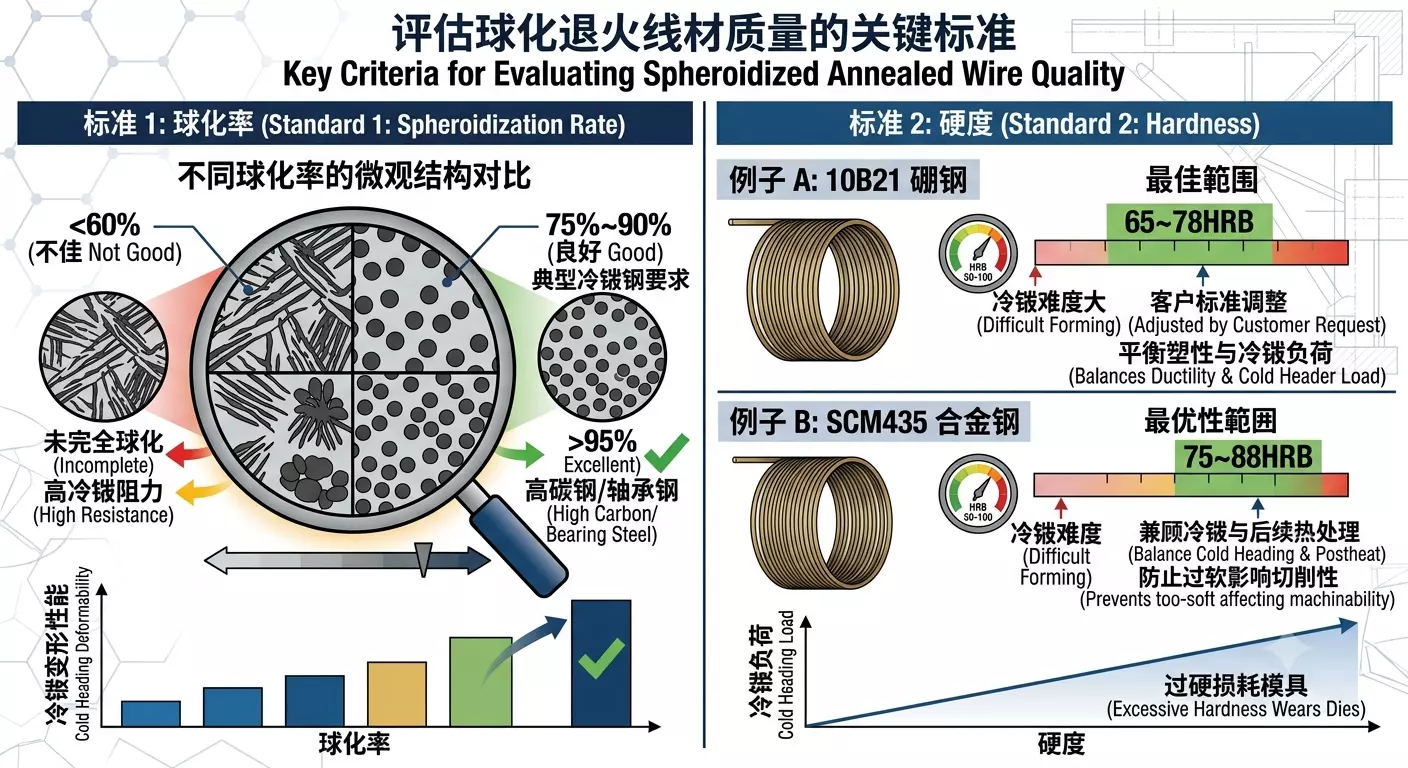

4. Qualitäts bewertungs kriterien

Es gibt normaler weise zwei Kriterien für die Beurteilung, ob der Glüh draht gut ist oder nicht: Spheroidisierung srate: Die Anforderungen an die Spheroidisierung srate sollten entsprechend der Stahls orten und der End verwendung festgelegt werden. Die allgemeine Kaltkopf stahl anforderung beträgt ca. 60% ~ 90%, Stahl mit hohem Kohlenstoff gehalt und Lagers tahl erfordern normaler weise ein höheres Maß an kugeli sierter Organisation. Härte (Hardness): Beispiels weise wird die Härte nach 10 B21 Sphore normaler weise auf 65 ° C geregelt 78HRB-Bereich, angepasst an die Schwierigkeit der Kälte und die Kunden anforderungen. Die Härte von SCM435 nach der Spukalisierung wird normaler weise auf 75 ° C geregelt 88HR-Bereich, um die Kaltkopf leistung und die nachfolgenden Anforderungen an die Wärme behandlung zu berücksichtigen.
