COLD FORMING MATERIALS

SWCHB 334 Kaltstauchdraht

MATERIALSENGINEERINGCREATION GROUP

Produkt center / JIS-Standard / JIS G3508

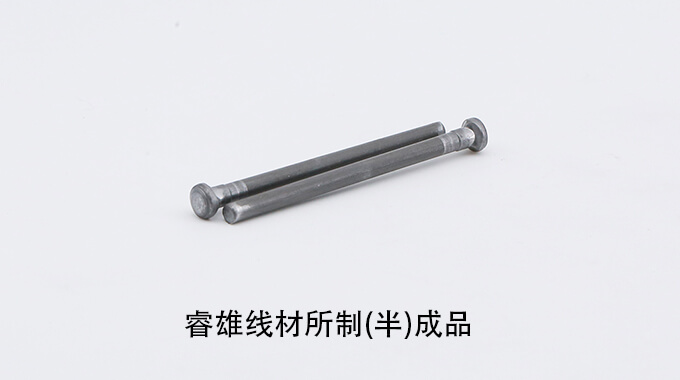

SWCHB 334 Kaltstauchdraht

Durchmesser des Drahtes: 0,40-46mm

Zug festigkeit: Bitte beachten Sie die technische Informations seite

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupIst China. Es ist ein Benchmark-Unternehmen, das über 20 Jahre Erfahrung in einem Unternehmen verfügt, das sich im gesamten Management team auf Stahldrähte in kalter Qualität konzentriert. Wir haben eine gute Beziehung zu vielen Tier-One-Lieferanten in der Automobili ndustrie und der gesamte Draht wird von Marken stahlwerken geliefert. Alle Bestellungen sind zu 100% nachvollziehbar.

Technische Liefer bedingungen

DA-Prozess:

Oberflächen qualität

- : Kontinuierlich, glatt

- : Keine Stiche, keine Überlappung, Schlaglöcher, Kratzer, keine Verlängerung spuren

- : Kein Rost

Angewandte Industrie

- : Automobili ndustrie

- : Bau

- : Maschinen-und Ausrüstung industrie

- : Andere Branchen

Fallstudie

Products & Service

Walzdraht

Beizen und Phosphatieren

Kaltziehen

Einformungsglühen

Inspektion

Fertig produkte

1. Chemische Zusammensetzung

Tabelle 1-Chemische Inhaltsstoffe, Einheiten %

		Tabelle 1 – Chemische Zusammensetzung
						Einheit %
Stahlgüte	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Alle Stahl typen in dieser Tabelle sollten 0,30% Cu, 0,20% Ni und 0,20% Cr nicht überschreiten. Anmerkung a) Der untere Grenzwert von Si kann im Einvernehmen zwischen den empfangenden Parteien auf einen Wert von weniger als 0,10% festgelegt werden. B) Der Inhalt von B kann je nach Vereinbarung zwischen den empfangenden Parteien 0,000 5% oder mehr betragen.

2. Unmöglichkeit

Tabelle 3 Abstand und Härte vom Brennende

Stahlgüte	Abstand vom abgeschreckten Ende mm																Wärmebehandlungstemperatur ℃
Stahlgüte	Härte HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalglühen	Abschrecken
SWRCHB223	Obergrenze / Untergrenze	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Obergrenze / Untergrenze	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Obergrenze / Untergrenze	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Obergrenze / Untergrenze	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Obergrenze / Untergrenze	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Obergrenze / Untergrenze	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Obergrenze / Untergrenze	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Obergrenze / Untergrenze	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Obergrenze / Untergrenze	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Obergrenze / Untergrenze	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Obergrenze / Untergrenze	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Obergrenze / Untergrenze	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. Mechanische Eigenschaften der Linie

Tabelle 5 Mechanische Eigenschaften von Linien nach DA-Verfahren

Mechanische Eigenschaften von Walzdraht im DA-Verfahren
Stahlgüte	Zugfestigkeit N/mm2	Brucheinschnürung %	Härte (Richtwert) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

Bemerkungen Bei 1 Draht durchmesser von 20 mm oder mehr ist die Membran ein Wert, der gegenüber dem Wert von Tabelle 2 um 5 reduziert ist. Außerdem ist die Membran für 3 mm oder weniger nicht spezifiziert. 2 N/mm2 = 1MPa

4. Ent kohle bildung tief

Tabelle 6 Durchschnitt liche zulässige Grenzwerte für die Dekali nation tiefe

Mittlere Entkohlungstiefe
Drahtdurchmesser （mm）	Tiefe der Ferritentkohlung	Gesamtentkohlungstiefe
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

Im Falle der Linie zwischen der Dekarbe rgrabung tiefe SWCH30K und SWCH50K und der Bezeichnung des Bestell ers wird der Test von 10.3.1 durchgeführt, und die zulässige Grenze der durchschnitt lichen Ent karbe ter tiefe entspricht Tabelle 4. Eine Linie mit einem Durchmesser von mehr als 32 mm unterliegt einer Vereinbarung zwischen den empfangenden Parteien.

5. Zulage des Draht durchmessers und der Differential abweichung

Tabelle 7 Zulage von Draht durchmesser und Differenz

Tabelle 7 – Drahtdurchmessertoleranz und Abweichung
		Einheit mm
Drahtdurchmesser	Toleranz	Unrundheit
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013

Anmerkung (3) Die Abweichung differenz bezieht sich auf die Differenz zwischen dem Maximalwert und dem Mindestwert des Durchmessers im gleichen Querschnitt der Linie.
