COLD FORMING MATERIALS

SWCH20K Kaltstauchdraht

MATERIALSENGINEERINGCREATION GROUP

Produkt center / JIS-Standard / JIS G3507

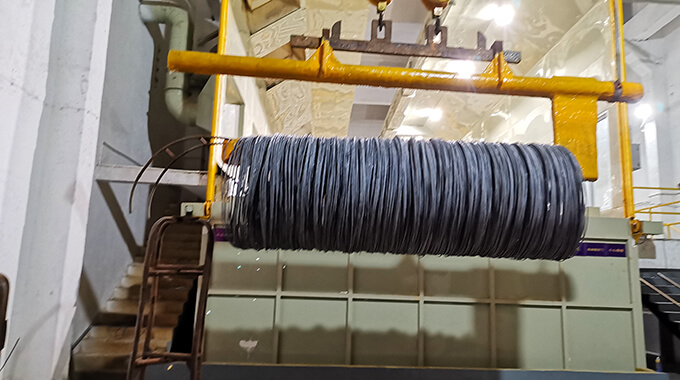

SWCH20K Kaltstauchdraht

Durchmesser des Drahtes: 0,40-46mm

Zug festigkeit: Bitte beachten Sie die technische Informations seite

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupIst China. Es ist ein Benchmark-Unternehmen, das über 20 Jahre Erfahrung in einem Unternehmen verfügt, das sich im gesamten Management team auf Stahldrähte in kalter Qualität konzentriert. Wir haben eine gute Beziehung zu vielen Tier-One-Lieferanten in der Automobili ndustrie und der gesamte Draht wird von Marken stahlwerken geliefert. Alle Bestellungen sind zu 100% nachvollziehbar.

Technische Liefer bedingungen

D Prozess:

DA-Prozess:

Keine:

Oberflächen qualität

- : Kontinuierlich, glatt

- : Keine Stiche, keine Überlappung, Schlaglöcher, Kratzer, keine Verlängerung spuren

- : Kein Rost

Angewandte Industrie

- : Automobili ndustrie

- : Bau

- : Maschinen-und Ausrüstung industrie

- : Andere Branchen

Fallstudie

Products & Service

Walzdraht

Beizen und Phosphatieren

Kaltziehen

Einformungsglühen

Inspektion

Fertig produkte

1. Chemische Zusammensetzung

Tabelle 1-Chemische Inhaltsstoffe, Einheiten %

Stahlgüte	C	Si	Mn	P	S	Al	Klassifizierung
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Unberuhigtem Stahl entsprechender Stahl
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Aluminiumberuhigter Stahl
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Beruhigter Stahl

Alle Stahl typen in dieser Tabelle sollten 0,30% Cu, 0,20% Ni und 0,20% Cr nicht überschreiten.

2. Mechanische Eigenschaften der Linie

Tabelle 2 Mechanische Eigenschaften von Linien nach D-Prozess

Stahlgüte	Drahtdurchmessergruppe mm	Zugfestigkeit N/mm²	Brucheinschnürung %	Härte (Richtwert) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Bemerkungen Bei 1 Draht durchmesser von 20 mm oder mehr ist die Membran ein Wert, der gegenüber dem Wert von Tabelle 2 um 5 reduziert ist. Außerdem ist die Membran für 3 mm oder weniger nicht spezifiziert. 2 N/mm2 = 1MPa

Tabelle 3 Mechanische Eigenschaften von Linien nach DA-Verfahren

Stahlgüte	Zugfestigkeit N/mm²	Brucheinschnürung %	Härte (Richtwert) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Bemerkungen 1. Die Linie, die für das zu behandelnde Produkt verwendet wird, das vom Typ SWCH6R bis SWCH27K ist, kann die untere Grenze der Zug festigkeit haben, die niedriger ist als der Wert in Tabelle 3 gemäß der Vereinbarung zwischen den empfangenden Parteien. 2. Wenn der Draht durchmesser 20 mm oder mehr beträgt, wird die Öffnung gegenüber dem Wert von Tabelle 3 um 5 reduziert. Für 3 mm oder weniger ist die Membran nicht definiert. 3 1N/mm2 = 1MPa

3. Tiefe der Kohle-Entkalierung

Tabelle 4 Durchschnitt liche zulässige Dekali nation tiefe

Einheit mm
Drahtdurchmesser	Tiefe der Ferritentkohlung	Gesamtentkohlungstiefe
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Im Falle der Linie zwischen der Dekarbe rgrabung tiefe SWCH30K und SWCH50K und der Bezeichnung des Bestell ers wird der Test von 10.3.1 durchgeführt, und die zulässige Grenze der durchschnitt lichen Ent karbe ter tiefe entspricht Tabelle 4. Eine Linie mit einem Durchmesser von mehr als 32 mm unterliegt einer Vereinbarung zwischen den empfangenden Parteien.

4. Zulage des Draht durchmessers und der Differential abweichung

Tabelle 5 Zulage von Draht durchmesser und Differenz

Drahtdurchmesser	Toleranz	Unrundheit
≤ 3	0-0.025	≤ 0.013
Über 3 bis einschließlich 6	0-0.030	≤ 0.015
Über 6 bis einschließlich 10	0-0.036	≤ 0.018
Über 10 bis einschließlich 18	0-0.043	≤ 0.022
Über 18 bis einschließlich 30	0-0.070	≤ 0.035
Über 30 bis einschließlich 40	0-0.100	≤ 0.050
Über 40 bis einschließlich 50	0-0.150	≤ 0.070

Anmerkung (4) Die Abweichung differenz bezieht sich auf die Differenz zwischen dem Maximalwert und dem Mindestwert des Durchmessers im gleichen Querschnitt der Linie.
